說明：

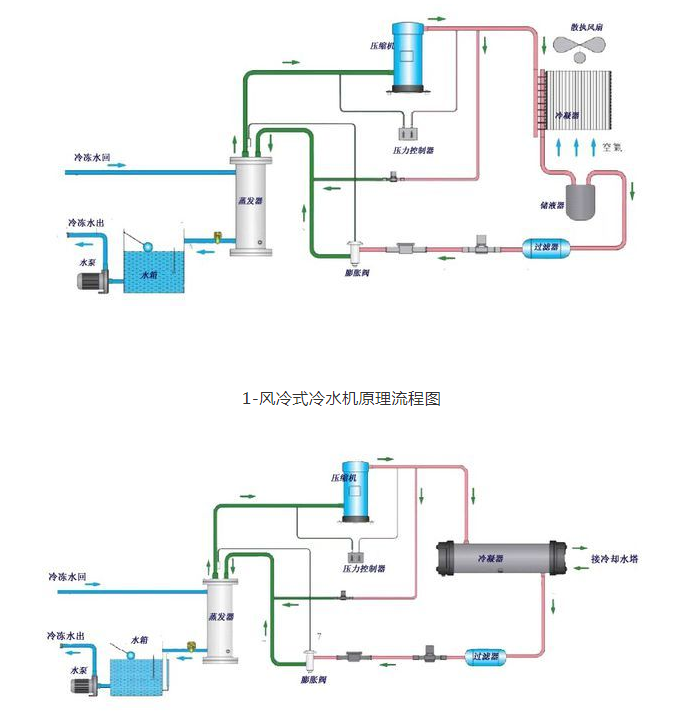

        圖1-風冷式冷水機是利用殼管蒸發器使水與冷媒進行熱交換，冷媒系統在吸收水中的熱負荷，使水降溫產生冷水后﹐通過壓縮機的作用使熱量帶到翅片式冷凝器，再由散熱風扇散失到外界的空氣中(風冷卻)；

　　圖2-水冷式冷水機是利用殼管蒸發器使水與冷媒進行熱交換，冷媒系統在吸收水中的熱負荷，使水降溫產生冷水后﹐通過壓縮機的作用將熱量帶至殼管式冷凝器，由冷媒與水進行熱交換﹐使水吸收熱量后通過水管將熱量帶出外部的冷卻塔散失(水冷卻)


       如上(shang)兩(liang)圖，開始時由壓(ya)縮機吸入蒸發制(zhi)(zhi)冷(leng)(leng)后(hou)的低溫低壓(ya)制(zhi)(zhi)冷(leng)(leng)劑氣體(ti)(ti)(ti)，然后(hou)壓(ya)縮成高(gao)(gao)溫高(gao)(gao)壓(ya)氣體(ti)(ti)(ti)送冷(leng)(leng)凝(ning)器(qi)；高(gao)(gao)壓(ya)高(gao)(gao)溫氣體(ti)(ti)(ti)經冷(leng)(leng)凝(ning)器(qi)冷(leng)(leng)卻后(hou)使氣體(ti)(ti)(ti)冷(leng)(leng)凝(ning)變為常溫高(gao)(gao)壓(ya)液體(ti)(ti)(ti)；當常溫高(gao)(gao)壓(ya)液體(ti)(ti)(ti)流入熱力膨脹閥，經(jing)節(jie)流成低溫低壓的濕蒸氣，流入殼管蒸發器(qi)，吸收蒸發器(qi)內的冷凍(dong)水的熱量使水溫度(du)下降；蒸發后的制(zhi)冷劑再吸回到壓縮(suo)機中，又重復(fu)下一個制冷循環，從而實現制冷目的。
